Programador para partida, supervisão de chama e parada segura de sistema térmico de média potência e duas linhas de combustível piloto e principal.

Modelos:
PRG-le-lllMe-d1-d21-d3-Cd4d5d6-Pd7-Od8

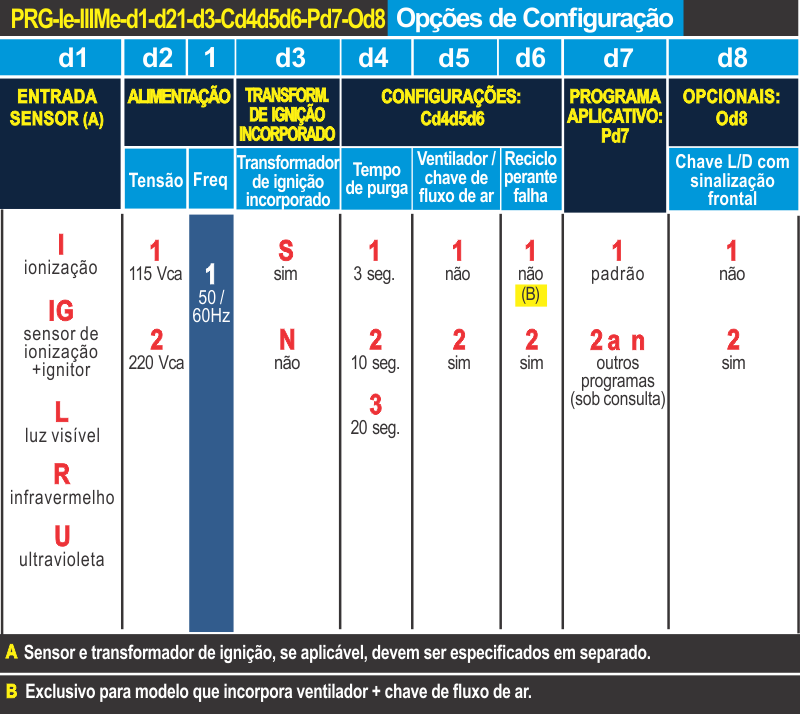

Especifique seu modelo na tabela abaixo escolhendo valores para d1, d2, d3, d4, d5, d6, d7 e d8.

Imagem do produto Programador para partida, supervisão de chama e parada segura de sistema térmico de média potência e duas linhas de combustível piloto e principal.

Aplicação
Programador para sistema término com duas linhas – piloto e principal – com qualquer tipo de combustível de média potência (até 1.200kW/1.000.000 kcal/h) e ciclo de uso não contínuo (liga/desliga o queimador em um período menor a 24 horas) (ABNT NBR 12313).



Funcionamento
Após energização com as chaves limites e de controle habilitadas o programador
inicia ciclo para partida segura verificando a não existência de chama antecipada
e o estado aberto “não fluxo de ar” do contato associado ao ventilador, logo habilita
o ventilador e verifica o estado fechado “ fluxo de ar” do contato associado ao
ventilador e inicia a contagem do tempo de ventilação para a partida o que permite
a evacuação forçada dos eventuais restos de gases combustíveis presentes na
câmara de combustão. Logo começa a partida do sistema térmico, habilitando a
ignição e a entrada do combustível no queimador piloto se confirmada a formação
da chama piloto habilita a entrada de combustível para o queimador principal e
entra em modo operação mantendo habilitadas as entradas de combustíveis e a
supervisão de chama.



Características técnicas
Alimentação: 115Vca, 50/60Hz ou 220Vca, 50/60Hz
Temperatura: 0°C a 60°C
Entrada para sinal de sensor:
– Ionização – gás – vide sensor SEL-HT
– Visível – óleo – vide sensor SEL-SV-L
– Infravermelho – óleo – vide sensor SEL-SV-R
– Ultravioleta – gás ou óleo – vide sensor SEL-SV-U

Espera para iniciar a partida ou ventilação (purga): 3, 10 e 20 segundos
Distancia programador/sensor: até 8 metros
Proteção: IP 40 . (ABNT NBR 6146)
Contatos de saida: 2A/250Vca carga resistida
Conexão elétrica: terminais internos
Garantia: 12 meses
