Relé detector de presença de chama com entradas para dois sinais de chama para queimador com qualquer tipo de combustível e potência com ciclo de uso contínuo.

Modelo:
CHM-M-IIIMe-d1d2-Rd3-Cd4

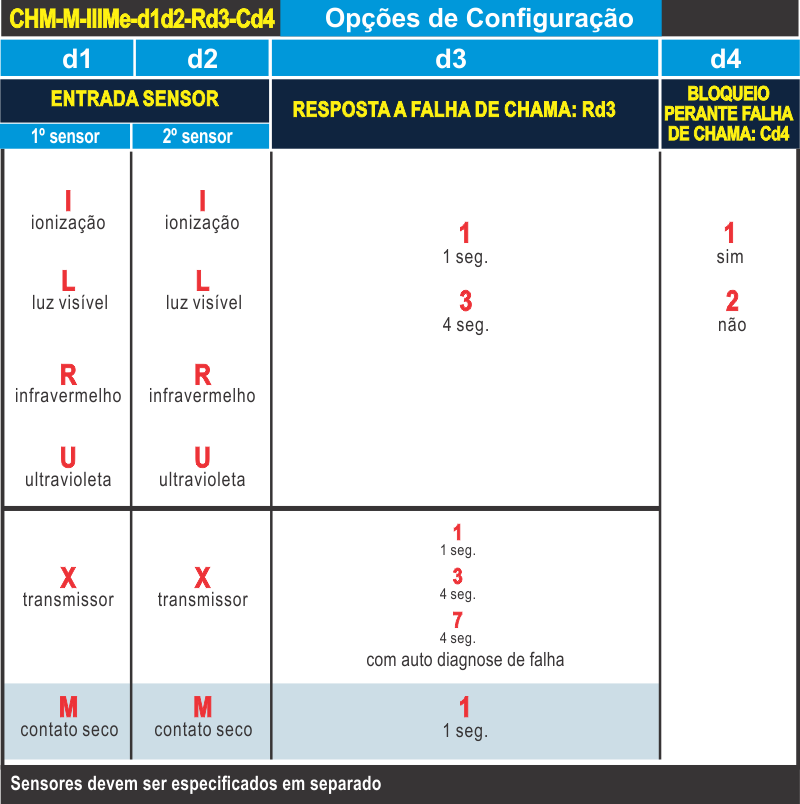

Especifique seu modelo na tabela abaixo escolhendo valores d1, d2, d3 e d4.

Imagem do produto Relé detector de presença de chama com entradas para dois sinais de chama para queimador com qualquer tipo de combustível e potência com ciclo de uso contínuo.

Aplicação
Relé detector de presença de chama com auto diagnose
de falha e entrada para dois sinais de chama para
queimador com qualquer tipo de combustível e potência
com ciclo de uso contínuo. (ABNT NBR 12313).
Quando energizado inicia a supervisão de chama.



Características técnicas

Alimentação: 115Vca, 50/60Hz e 220Vca, 50/60Hz
Temperatura: 0°C a 60°C
Entrada para sinal de primeiro sensor (d1):
– Ionização – gás – vide sensor SEL-HT
– Visível – óleo – vide sensor SEL-SV-L
– Infravermelho – óleo – vide sensor SEL-SV-R
– Ultravioleta – gás ou óleo – vide sensor SEL-SV-U
– Transmissor – gás ou óleo – vide transmissor ACS-TX ou SEL-SV
– Contato seco – gás ou óleo – vide relés CHMs

Entrada para sinal de segundo sensor (d2): idem (d1)
Distancia relé/sensor: até 8 metros
Distancia relé/transmissor ou contato seco: até 500 metros
Proteção: IP 40 (ABNT NBR 6146)
Contatos de saida: 2A/250Vca carga resistiva
Conexão elétrica: terminais internos
Fixação na placa de montagem: parafusos
Garantia: 12 meses
