Modelos:
CHM-M- d1Rd2-Cd3

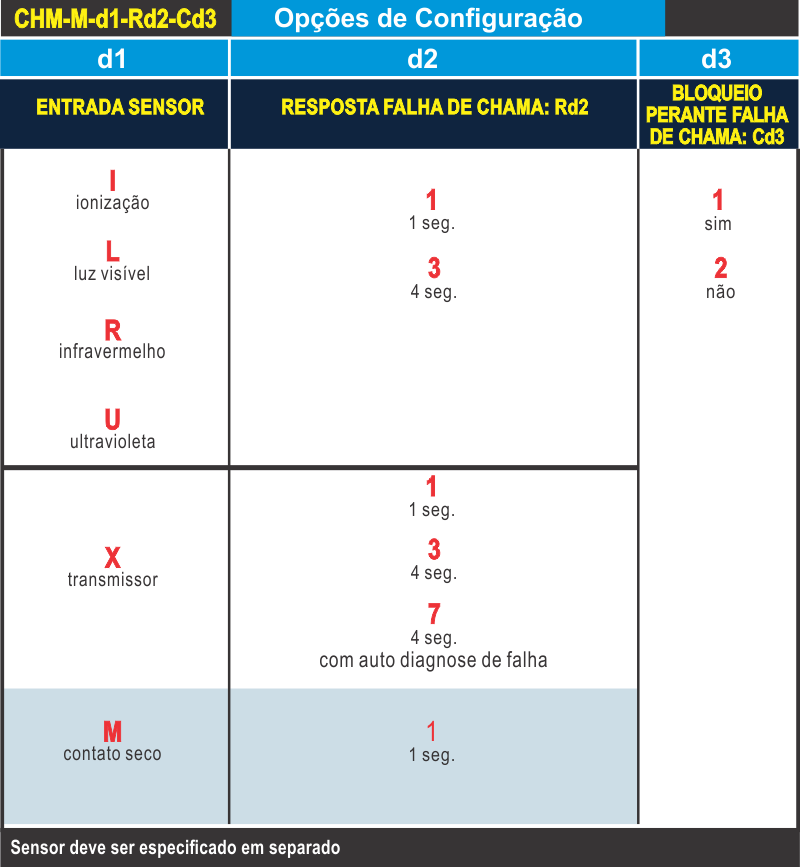

Especifique seu modelo na tabela abaixo escolhendo valores para d1, d2 e d3.

Aplicação

Relé detector de prescença de chama com auto diagnose de falha para queimador com qualquer tipo de combustível e potência com ciclo de uso continuo
Quando energizado inicia a supervisão de chama.

Características técnicas

Alimentação: 115Vca, 50/60Hz e 220Vca, 50/60Hz
Temperatura: 0°C a 60°C
Entrada para sinal de sensor:
– Ionização – gás – vide sensor SEL_HT
– Visível – óleo – vide sensor SEL-SV-L
– Infravermelho – óleo – vide sensor SEL-SV-R
– Ultravioleta – gás ou óleo – vide sensor SEL-SV-U
– Transmissor – gás ou óleo – vide transmissor ACS-TX ou SEL-SV
– Contato seco: gás ou óleo – vide relés CHMs

Distancia relé/sensor: até 8 metros
Distancia relé/transmissor ou contato seco: até 500 metros
Proteção: IP 40 (ABNT NBR 6146)
Contatos de saida: 2A/250Vca carga resistiva
Conexão elétrica: terminais externos
Fixação na placa de montagem: parafusos ou trilho DIN 35mm
Garantia: 12 meses
